Manuale installazione Registratore Telematico HYDRA SF20 e Access Point



Ubiquiti AirCube Router overview

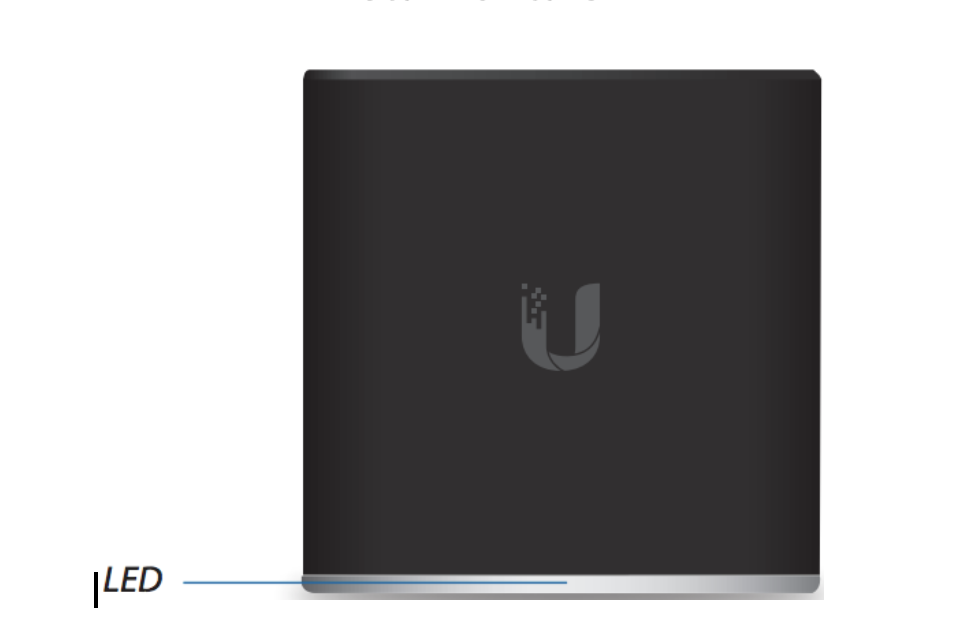

Vista frontale

Il LED si illumina quando il dispositivo viene collegato all’alimentazione tramite l’apposito alimentatore.

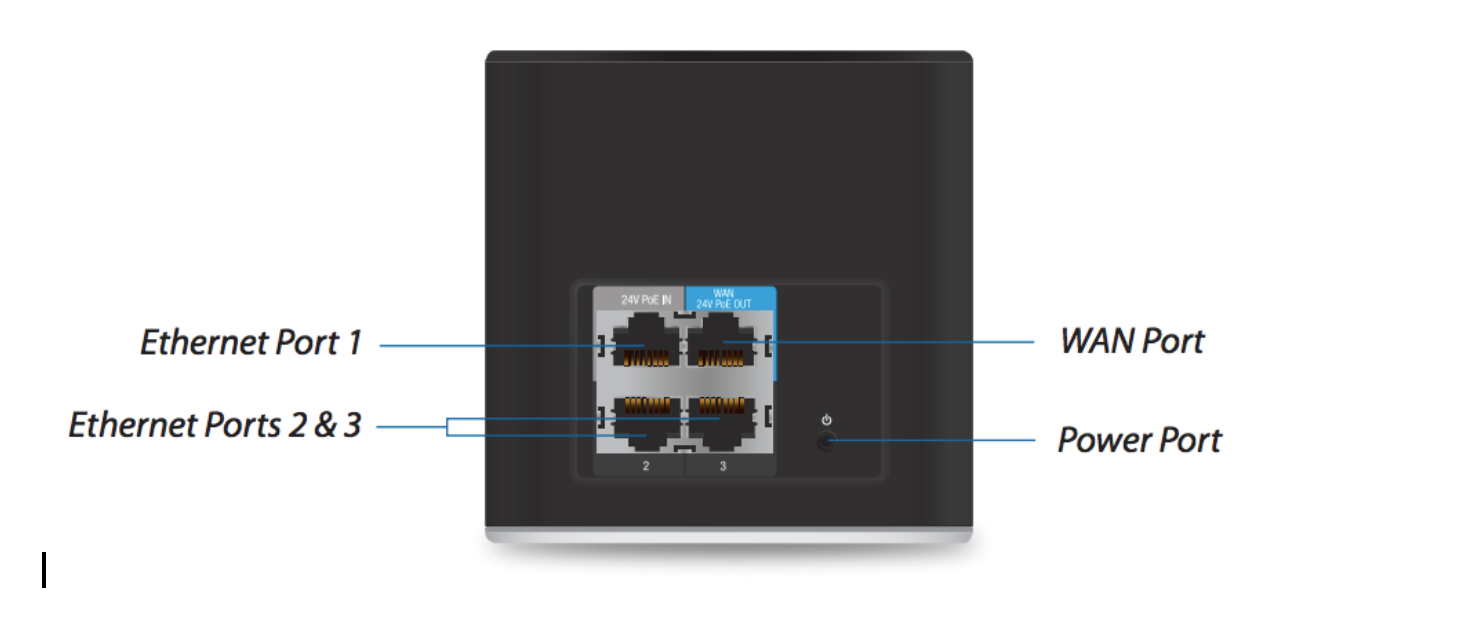

Vista posteriore

Port 1-2-3 :  porte di connessione con il proprio hardware tramite cavi Ethernet standard. La porta 1 può fungere anche da alimentazione 24V in caso di alimentazione power over ethernet (PoE).

WAN Port : tramite questa porta è possibile collegare (con cavo Ethernet standard) l’AirCube Router al proprio apparato di rete domestico (modem o router) consentendo ai dispositivi collegati all’AirCube Router di accedere ad internet. Se necessario questa porta funziona anche da alimentazione per una connessione PoE.

Power Port : porta di alimentazione.

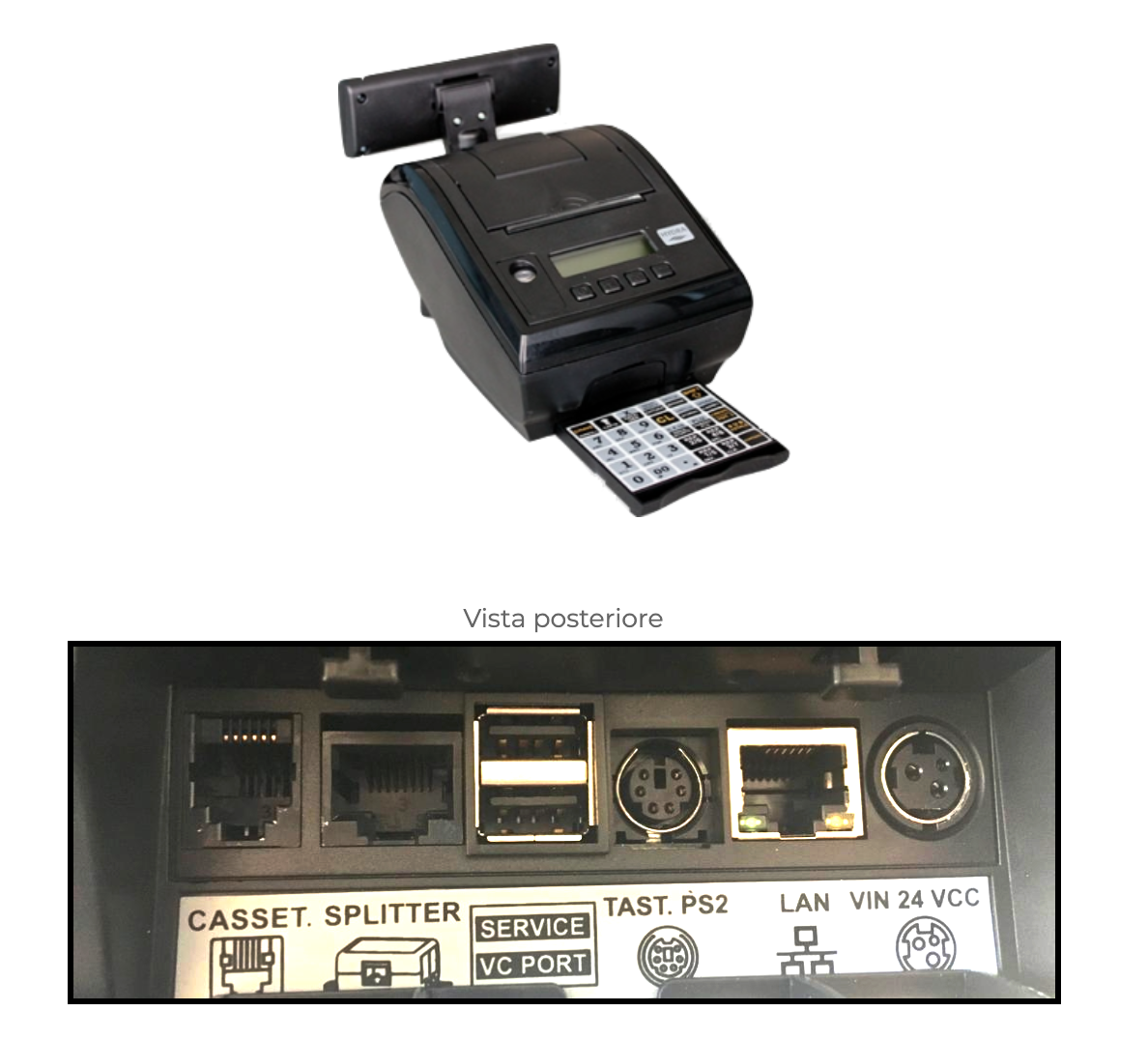

Stampante HYDRA SF20 - Overview

LAN - Interfaccia Ethernet. porta di connessione alla rete LAN tramite cavo Ethernet standard.

Cassetto portamonete. Porta RJ12 per il collegamento del cassetto porta monete, se in dotazione.

VIN 24 VCC: presa per alimentare la stampante.

ATTENZIONE: utilizzare l’alimentatore in dotazione.

Installazione Hardware

Il router e la stampante sono già correttamente configurati per poter lavorare. Basterà quindi collegare l’hardware seguendo i passaggi riportati qui sotto.

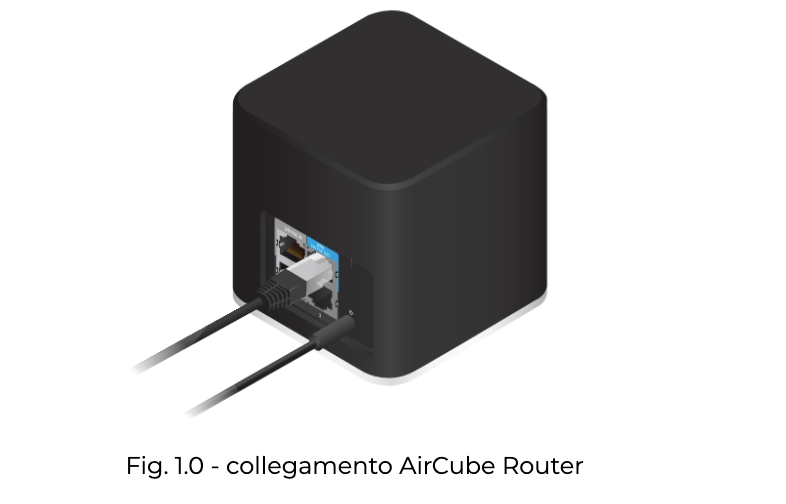

1. Connettere l’alimentatore alla porta Power dell’ AirCube Router. Connettere l’estremità restante alla presa di corrente. Se tutto è ben collegato il LED del router si illuminerà.
2. Collegare un cavo Ethernet CAT 6 o superiori alla porta WAN dell’AirCube Router. Collegare l’altra estremità del cavo ad una porta LAN del proprio dispositivo di rete per consentire all’AirCube Router di navigare su internet.

1. Effettuare i cablaggi principali sulla stampante:
1. Se in dotazione, collegare il cassetto porta monete nella porta CASSET.
2. Collegare l’alimentatore in dotazione nella porta VIN 24 VCC e inserire la spina alla presa della corrente.
3. Collegare un cavo Ethernet standard nella porta LAN - Interfaccia di rete della stampante.


2. Collegare la porta Ethernet che esce della stampante alla porta LAN 1 dell’AirCube Router con un cavo CAT6 (o superiori).

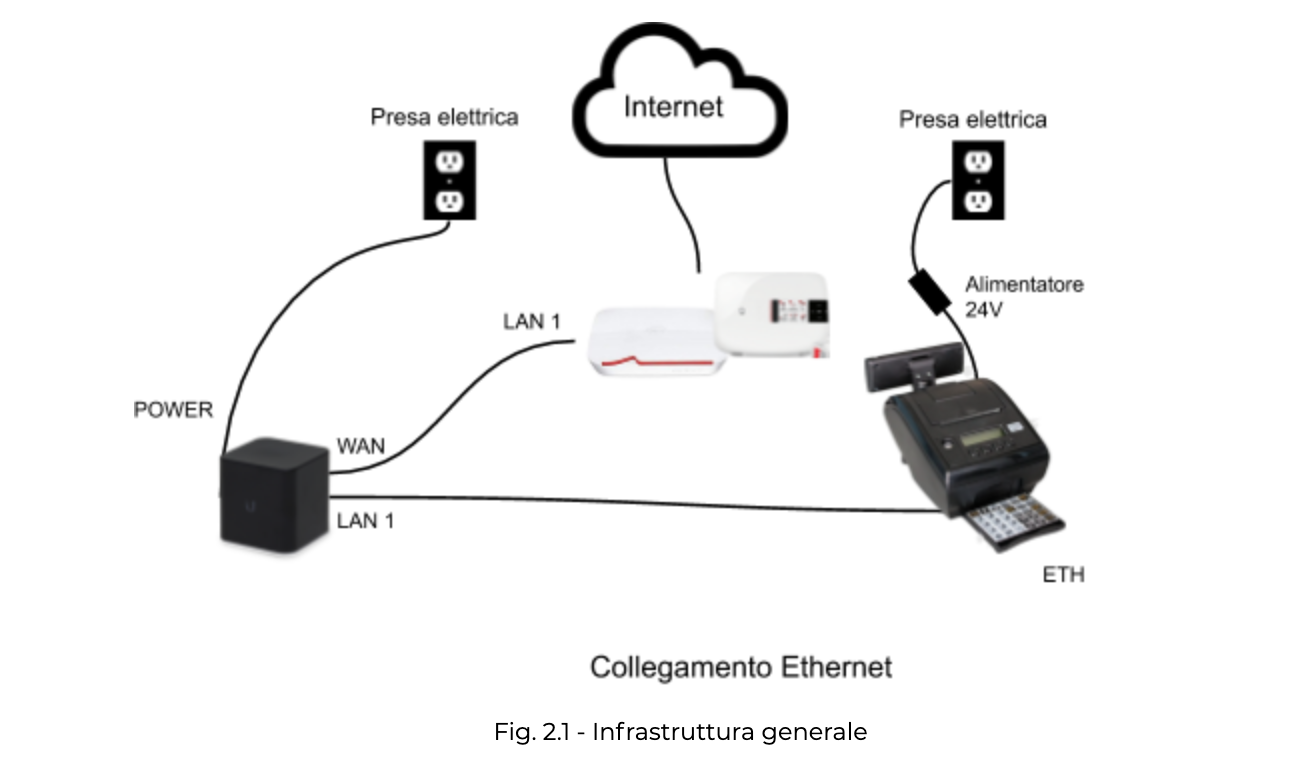

A questo punto tutti i collegamenti fisici sono stati fatti. Prima di accendere la stampante ricontrolliamo il cablaggio di tutta l’infrastruttura:

1. Accendere la stampante tramite l’interruttore posto sulla parte frontale della stampante stessa.

Controllare che sul router il led in corrispondenza della porta LAN 1 sia accesa e che i due LED dietro alla porta Ethernet della stampante siano accesi.

Configurazione su Cassa in Cloud

Dopo aver collegato le periferiche seguendo le istruzioni, è necessario configurare la stampante sull’App Cassa in Cloud. Di seguito i passaggi:

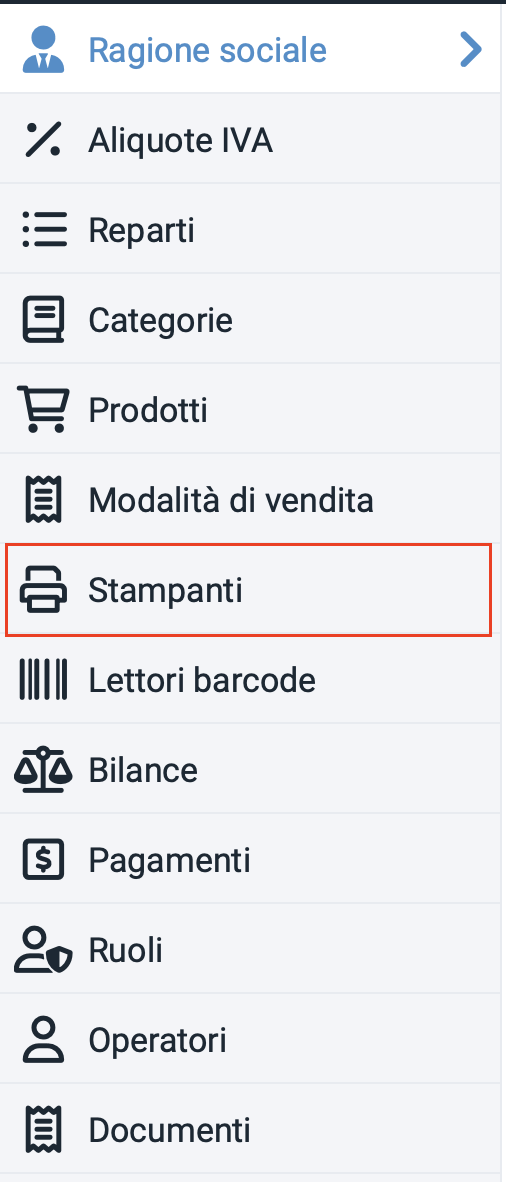

1. Tap sul logo in alto a sinistra e andare in Impostazioni → Stampanti
2. Aggiungere una nuova stampante

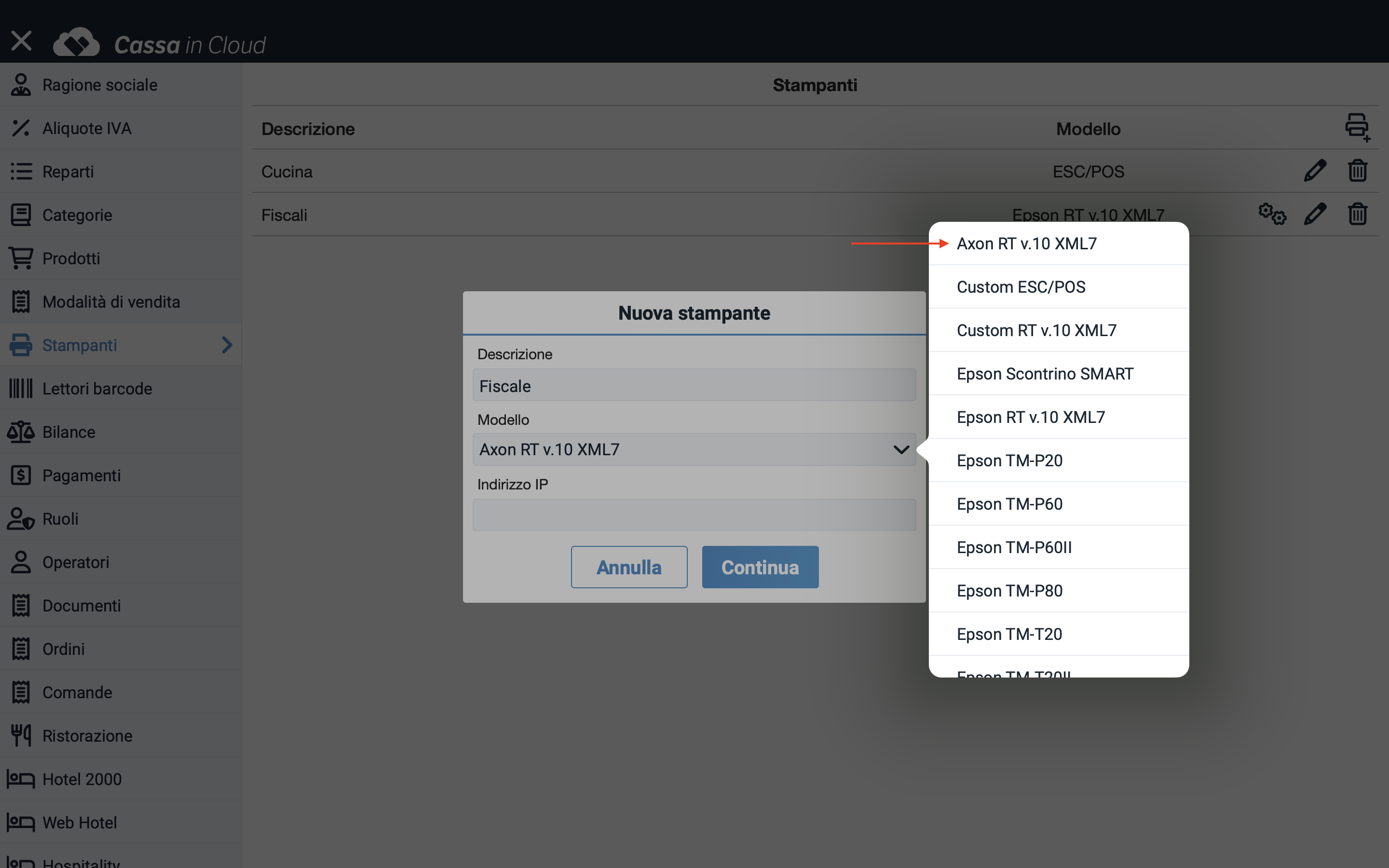

3. Inserire una descrizione, ad es. “Stampante Hydra”, e selezionare il modello Axon RT v.10 XML7

Digitare l’indirizzo IP della stampante (solitamente presente in un’etichetta sotto la stampante), premere continua e mappare i reparti e i pagamenti.

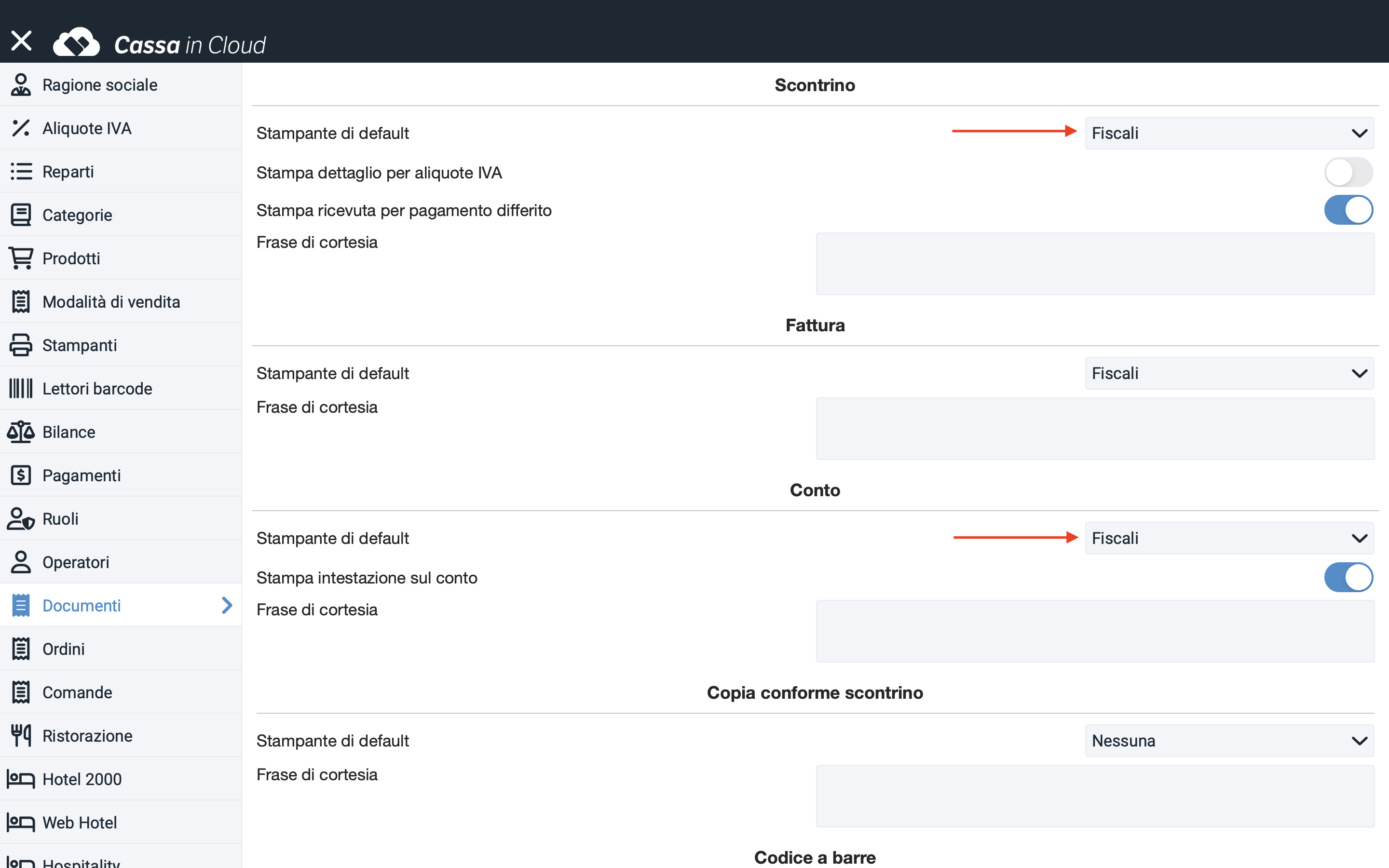

4. andare in Impostazioni → Documenti e selezionare la stampante appena configurata come stampante di default per Scontrini e Fatture
